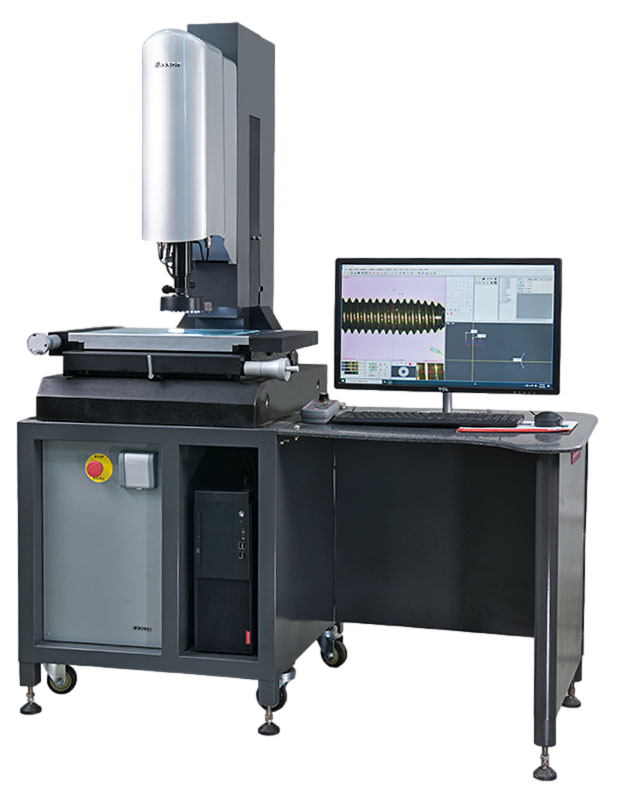

半自動影像測量儀EV-2515

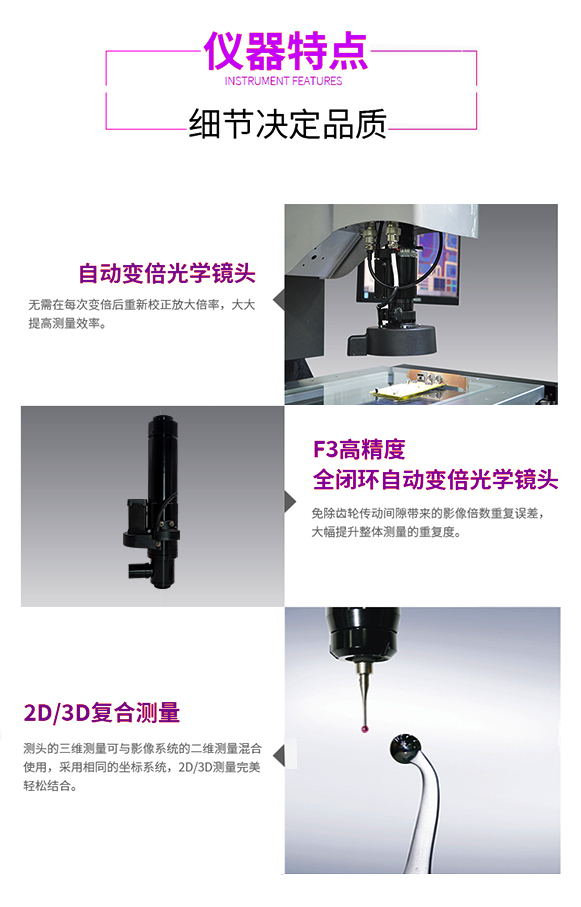

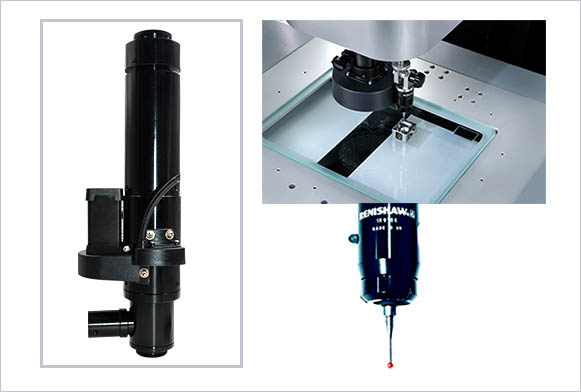

EV系列 高性能手動影像測量儀具有功能強大，自動對焦、自動變倍，高性能 / 價格比的特點，其影像測量系統采用由本公司自行研發，以SONY的1/2"CCD 作為基礎的測量專用高解析度影像頭，配上由本公司研發的低變形，可變倍率的遠心光學鏡頭，以高精度的大理石作機身的支架，配上高精度工作臺，X/Y/Z 三軸均裝有分辨率為 0.001mm 的精確的光學尺測量系統，X/Y/Z 軸的量測精度高達 （3+L/200）um。配備由本公司自行開發，功能強大，使用簡單的多功能測量軟件，測量結果可以圖檔 DXF 格式輸出至各類通用的CAD 軟件，如 AUTOCAD，MASTERCAM 等等，方便用戶用于直接抄數，相反也可以輸入其中作直觀測量比較。


其電子系統由本公司研制的新的單片式PCI 多軸讀數和集成光源馬達控制卡，使電子控制系統達到簡潔明了。配備本公司自行開發，使用簡單的 SPC 統計分析軟件，使用戶可以輕松對其加工流程進行科學化分析，從而輕易地找出流程中的誤差趨勢，以及工序中存在的問題。

所有測量結果均可輸出至通用的辦公軟件，如 EXCEL、WORD 等格式，方便用戶保存，編制質量檢查報告，或作進一步的處理。
